中水回用及零排放
中水回用及零排放

制造芯片的过程十分复杂,关键的步骤是沉积、光刻胶涂覆、刻蚀、离子注入和封装。而这些步骤都离不开超纯水,因为芯片生产过程需要超纯水进行清洗。半导体超纯水系统是工业水处理系统中设计施工最为复杂,材料选择最为讲究,运行控制最为精密的系统,包括了众多的子系统,功能单元及配套系统,所以半导体超纯水的制备过程可以用“千锤百炼”来形容。

产品描述

公司依托于在超纯水系统行业出众的技术和设计能力,结合回用水处理技术,并通过合理方案设计,可以根据客户使用需要尽可能提高水的循环利用,在确保水质达标的基础上,帮助企业实现降本增效。

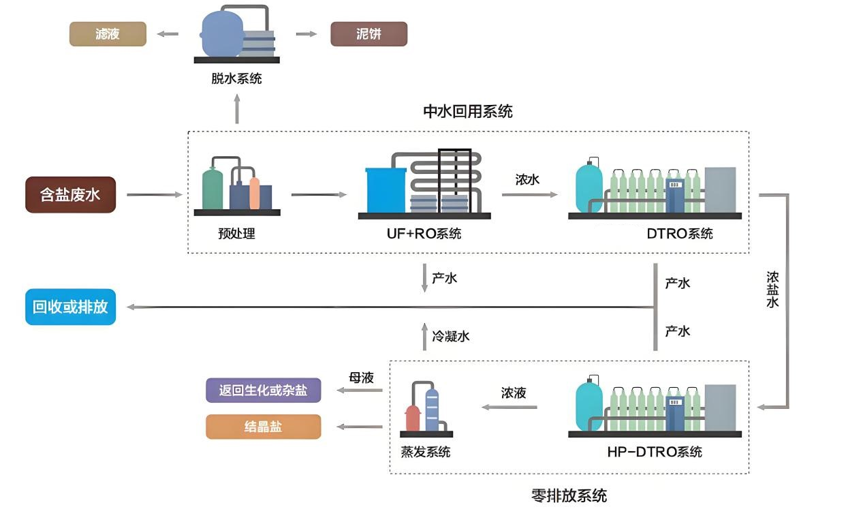

工艺流程


BIM模型
